无线充电技术解决方案

2017-07-02

国外研发无线充电技术(包括芯片/方案/发射接收器件)的企业主要包括了IDT、TI、Freescale、高通、博通、NXP、Fulton、Energous、Delphi、松下、东芝、富士通等。

国内则有中惠创智、新页、中兴、劲芯微、美嗒嗒、微鹅、斯普奥汀、华润矽科、新捷、伏达、以及台湾凌阳等。

在无线充电发射器上放置不同的接收器,接收器可为不同的装置从小电力的耳机到大功率的笔记型计算机,因此一个成熟的解决方案首先应该要能检测到对应不同的目标物;而每个接收装置的电力需求会有所不同,这时发射器需要能自动调节功率输出进行供电。
一般无线充电步骤分为:检测、通信、供电三个阶段:

(1) 检测阶段:识别可供电设备及异物(FOD)

当接收器放置在发射器工作范围内,发射器检测是否是一个接收器靠近
这里写图片描述

(2) 通讯阶段:进行身份认证

发射器发送数据包,并且为接收器供电启动接收器,之后接收器回复响应数据完成身份的认证
这里写图片描述

(3) 充电阶段:进行电能传输

在身份认证后,发射器根据接收器的设备类型,选择相应的功率等参数,为接收器充电
这里写图片描述

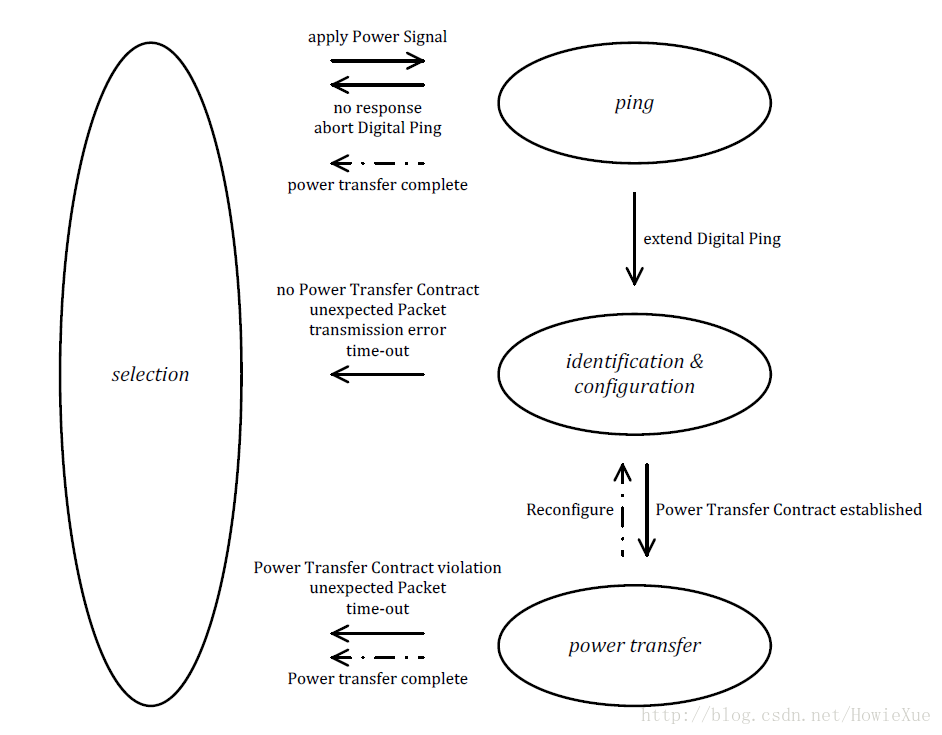

以Qi标准为例,整体流程如下:
这里写图片描述
图:Qi标准通讯流程
现今无线充电系统都采用共振的方式进行设计,在架构上都大至相同有下列这些构造:发射器内有
• 直流电源输入
• 频率产生装置
• 切换电力的开关
• 发射的线圈与电容谐振组合
接收器内有
• 接收的线圈与电容谐振组合
• 整流器;
• 滤波与稳压器
• 直流电源输出

3.1 IDT无线IC方案

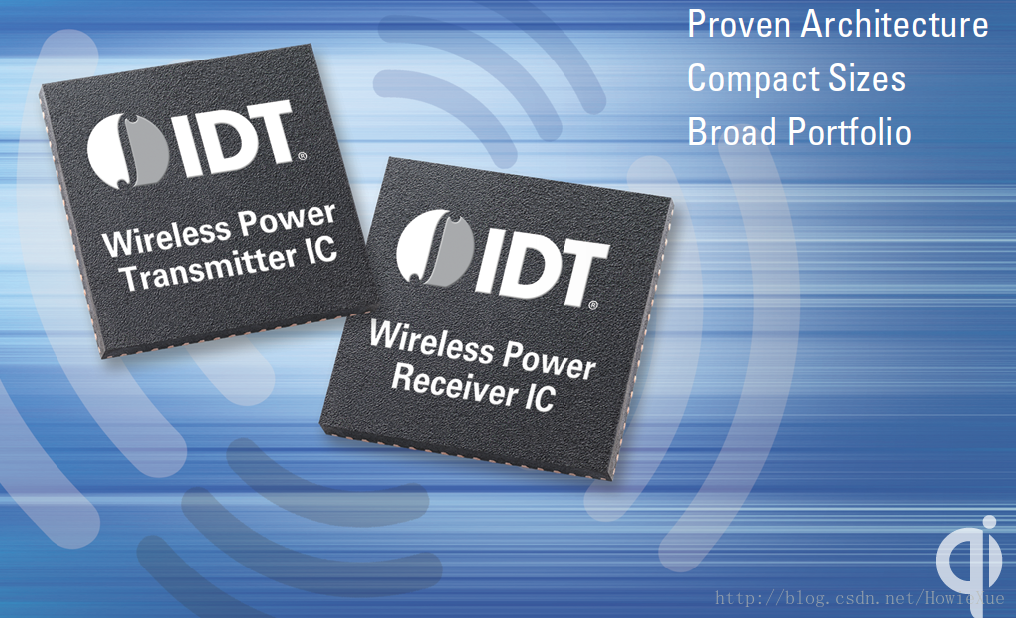

图:IDT无线发射与接收IC
这里写图片描述
IDT公司的无线充电技术解决方案具备高集成度,提供单芯片SOC解决方案,支持QI-LOGOWPC认证,并且兼容POWERMATE模式;具有加密通讯(FSK、ASK实现),异物检测模式功能。IDT目前是英特尔整个平台无线充电技术唯一的合作伙伴。现已有多家厂商使用IDT无线充电解决方案。

IDT的无线充放电IC在无线充电效率在15W时最高可达87%,提高了系统的热性能,可以媲美传统的有线充电架构。其内部处理器基于32位ARM Cortex-M0架构,通过I2C通讯控制,并且提供了扩展的数字IO引脚以及相关软件库。

这里写图片描述

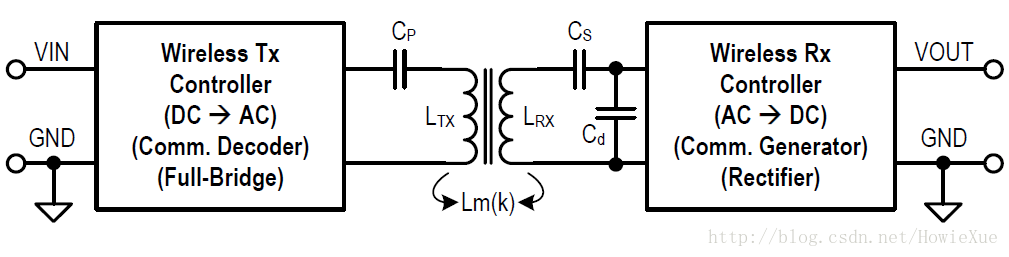

图 :IDT无线充电解决方案原理
成本评估参考:
芯片 价格 (
)P9242RNDGI(15WTransmitter))P9242RNDGI(15WTransmitter) 4.4
P9221-RAHGI8 (15W Receiver)
3.2P9038RNDGI(5WTransmitter)3.2P9038RNDGI(5WTransmitter)3.9
P9025AC-RNBGI (5W Receiver) $ 3.2

3.2 恩智浦MW系列无线充电IC方案:

恩智浦提供的解决方案涵盖5 W的低功耗产品到15 W的中等功耗产品,适用于消费电子、工业控制和汽车电子市场,包含发送器/接收器控制器IC、相关软件、评估板和参考设计。该软件包含实现核心充电功能所需的全部资源,还提供了用于定制和增加功能的API。
这里写图片描述

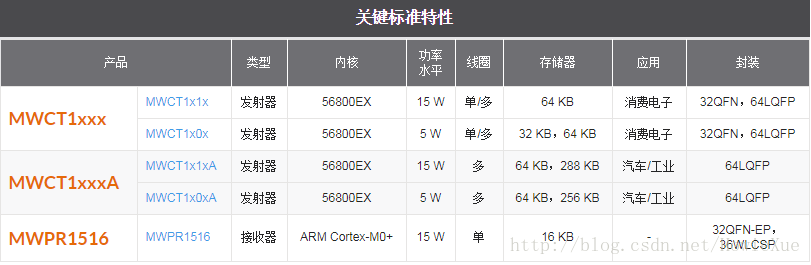

图:恩智浦MW系列无线充电IC

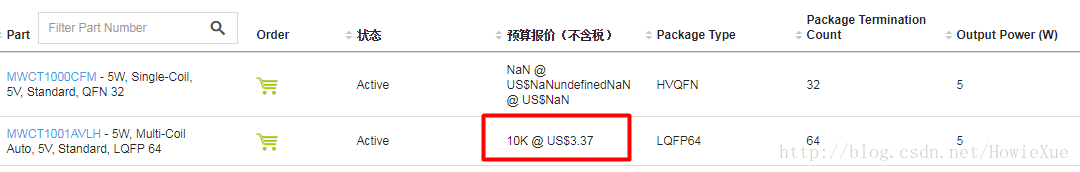

成本评估参考:
这里写图片描述

3.3 TI (BQ系列)无线充电方案

这里写图片描述
TI是最早量产无线充电方案公司。其中10W无线充电解决方案中,从发射端输入到接收端输出效率可以达到84%。

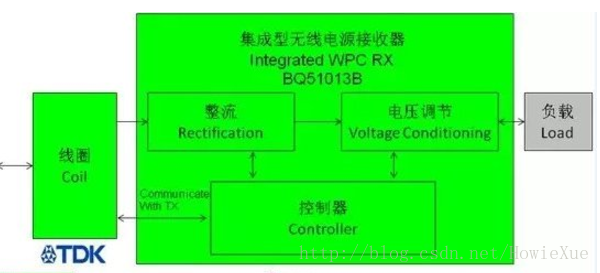

接收器功能框图:
这里写图片描述

发射器功能框图:
这里写图片描述
此外,TI推出的第三代无线电接收器芯片bq51020和bq51021,以及世界第一个达到WPC1.1和PMA标准的双模型集成电路bq51221,这些接收器解决方案已达到96%的超高效率。从而完全消除了在5W的条件下,应用于智能手机及其他便携式设备中全面运转的散热问题。

3.4 东芝无线IC方案

东芝公司旗下存储与电子元器件解决方案公司也有宣布,使用东芝“TC7718FTG”15W无线充电发射器IC的无线充电发射器系统经认证符合无线充电联盟(WPC)制定的Qi v1.2 EPP(扩展功率分布)标准。该系统采用支持简单系统配置的MP-A2 (由无线充电联盟定义的使用12V单线圈的无线充电发射器系统) ,通过Qi认证的MP-A2发射器系统。

东芝推出无线充电接收器IC——“TC7766WBG”,该产品经认证符合无线充电联盟(WPC)制定的Qi v1.2 EPP(扩展功率分布)标准。TC7766WBG是通过Qi认证的15W接收器IC。
